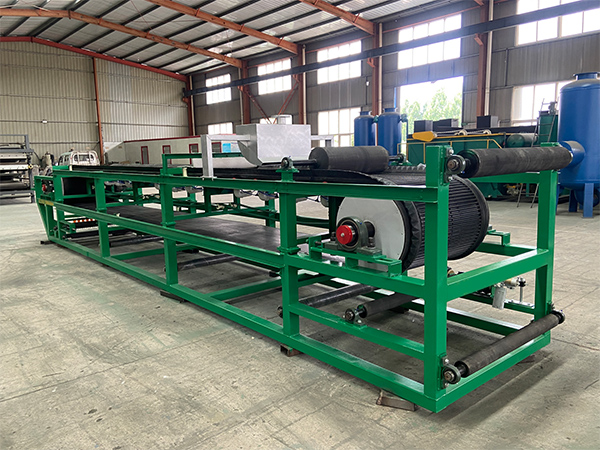

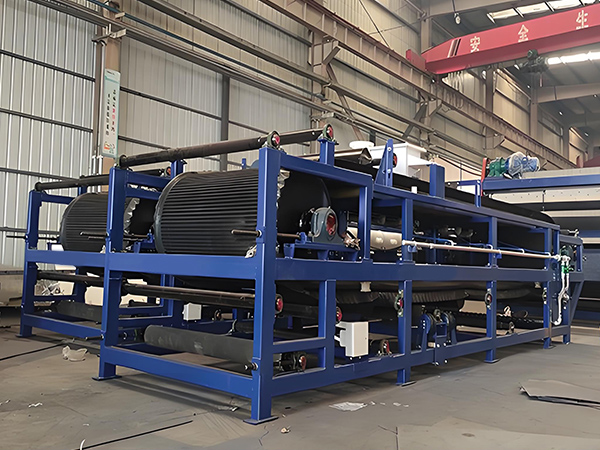

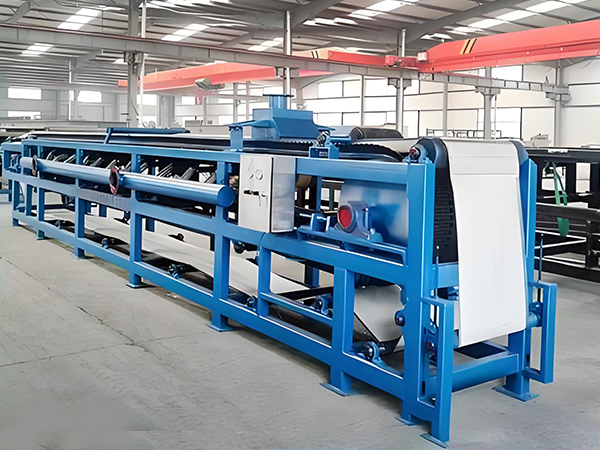

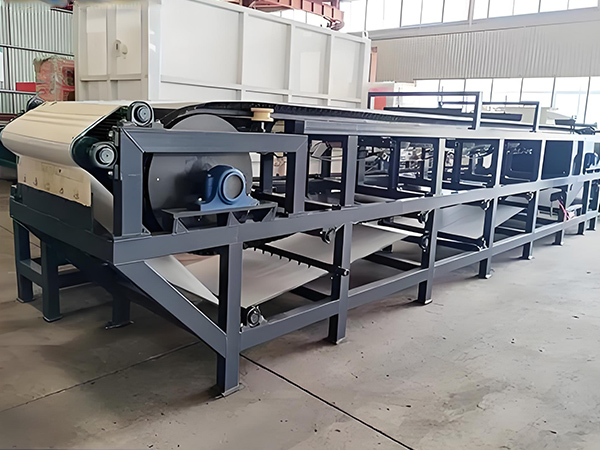

Vakuum belt filter press

Vakuumbeltfilteret er en svært effektiv fast-flytende separasjonsenhet som bruker vakuumnegativt trykk som drivkraft for å oppnå separasjon. Filtreringsseksjonen er arrangert langs en horisontal lengde, slik at en kontinuerlig automatisk gjennomføring av en rekke prosessoperasjoner, inkludert filtrering, filterkakevask, kakeutladning og filterklut regenerering. Dette utstyret bruker filterklut som filtreringsmedium. Et kontinuerlig gummibånd, drevet av en motor gjennom en reduksjonsutstyr, beveger seg synkront med filterkluten som strekker seg over rammen. Når beltet gjør glidende kontakt med vakuumkammeret koblet til vakuumsystemet, danner et vakuumfiltreringssone på båndets overflate. På dette punktet blir sløret jev

Produktfordeler

Høy effektivitet i filtrering

Ved å vedta horisontal filtermedium overflate fôring metode, kan de store partiklene i sløret raskt bosette seg, og nedbør på overflaten av filtermediet i svært kort tid, for å bygge opp et primært filtermedielag med høy permeabilitet, og den første filtreringseffekten er svært fremragende.

Høy produksjonskapasitet

Det kan kontinuerlig kutte en rekke prosessoperasjoner som automatisk bøyning og synking filtrering, filter kake vasking, slag utslipp og filter klut regenerering, noe som i stor grad forbedrer produksjonseffektiviteten.

God vaskeeffekt

Morslekken og vaskekaken av filterkaken kan realisere segmentert mobiltelefon, støtter flertrinns flatflyt eller motflytvaskmodus, og sikrer at vaskeprosessen er jevn og grundig.

Lavt vanninnhold i filterkake

Med sterk filtreringseffekt har den resulterende filterkaken lavt vanninnhold, noe som er veldig egnet for etterfølgende bearbeidingskrav.

Fleksibel drift

Den overordnede strukturen utnytter det modulære konseptet, som kan monteres fleksibelt i henhold til de faktiske behovene, noe som gjør transport og installasjon mye enklere.

Lav kostnad

Høy grad av automatisering, effektivt reduserer manuell drift, noe som igjen reduserer driftskostnadene til utstyret.

Tekniske egenskaper :

·Høy grad av automatisering: kontinuerlig automatisering av hele prosessen med å mate, filtrere, vaske, suge, losse og filtrere klutrengjøring, og PLC-program eller DCS-teknologi kan brukes til å realisere på stedet eller fjern automatisk kontroll.

Fleksibel prosessjustering: Parametere som kaketykkelse, vannabsorpsjon, antall motstrømningsstadier, vakuumgrad, filterklut osv. kan justeres etter etterspørsel for å oppnå den beste filtreringseffekten.·

Deskewing enhet: sylinder eller airbag brukes til å presse deskewing mekanismen for å rotere og korrigere deskewing, som automatisk korrigerer avviket av filterkluten og sikrer normal drift.·

Spenningsenhet: Juster tape spenning fremdrift med en skrue for å sikre tilstrekkelig friksjon og ingen avvik av båndet.·

Høy effektivitet rengjøring: prosess vann jet rengjøring filter klut og tape, med vakuum suge rør forsegling boks, sprøytemiddel ved hjelp av høy kvalitet produkter for å sikre rengjøringseffekten.·

Strukturen av en vakuum belt filter presse

Komponentene til et vakuumbeltfilter for gips er relativt kompliserte og kan deles inn i kjernefunksjonelle komponenter og hjelpekomponenter.

Core filtrering og dehydrering komponenter

Filterbelte: Som det viktigste filtreringsmediet er filterbelte ansvarlig for å bære materialet og fullføre filtrerings- og avvanningsoppgavene.Det er vanligvis laget av høy styrke, slitesterke vevmaterialer, for eksempel polyester eller polypropylen.

Vakuumkammer: Ligger under filterbeltet, bruker det negativt trykk for å adsorbere materialer fra filterbeltets overflate, og fungerer som den viktigste komponenten for vakuumavvanning.

Fôrsystem: Inkluderer en fôrstikker og distributør, som brukes til å fordele slurry jevnt over beltet, for å sikre optimal utnyttelse av filtreringsområdet.

Avvanningsdelen komponenter: Delt inn i tyngdekraften avvannings sone, vakuum pre-avvannings sone, vakuum pressing avvannings sone, etc., basert på avvanningsprosessen.

Filter belt driftsstyringskomponenter

Drivesystem: Inkludert en motor, reduksjon, kjøre ruller, etc., det driver filterbeltet til å kjøre kontinuerlig og kan justere beltehastigheten gjennom hastighetskontroll.

Spenningsanordning: Justerer filterbeltsspenningen via sylindere eller blyskruer for å sikre at belten er festet tett til pre-vakuumboksen, samtidig som belten ikke blir for løs eller for stram.

Justeringsanordning: Inkluderer sensorer og pneumatiske/elektriske justeringsmekanismer for å overvåke filterbeltets posisjon i sanntid og foreta justeringer, for å hindre feiljustering av beltet som kan forårsake feil i utstyret.

Auxiliary pre-installasjon komponenter

Vakuumsystem: Består av en vakuumpumpe, vakuumrør og en gass-væske separator, den gir en stabil vakuumkilde for utstyret.

Skyllingsenhet: Inkluderer sprayrør og pinner, som brukes til å rengjøre restfilterkake fra overflaten av filterbåndet, forebygge blokkeringer og sikre dens permeabilitet.

Utladningsenhet: Typisk en skraper eller rullestruktur, den fjerner og utlader den avvannede filterkaken fra filterbeltet.

Ramme: En stålkonstruksjonsramme som støtter alle komponenter, og sikrer den generelle stabiliteten til utstyret.

Kontrollsystem: Består av en PLC, berøringsskjerm, sensorer, etc., som muliggjør automatisk justering av parametere som filterbåndshastighet, vakuumnivå og skyllingstrykk, samt overvåking av utstyrets drift.

Disse komponentene fungerer sammen for å fullføre hele prosessen med materialfôring, filtrering, avvanning, utladning og filtrering belt regenerering, for å sikre stabil og effektiv drift av utstyret.

Applikasjonsområder

Vakuumbeltfilter for gips med utmerket ytelse og ulike fordeler, kjent som et uunnværlig nøkkelutstyr for fast-flytende separasjon i mange industriområder, som viser et ekstremt bredt spekter av anvendelsesmuligheter.

Metallurgisk industri

Miljøet er tøft, høy temperatur og korrosivt.Utstyret har en solid struktur, korrosjonsbestandighet, og kan effektivt behandle slurry, nøyaktig skille faste mineraler og flytende gjødsel, gi høykvalitets råmaterialer for smelting, og forbedre produksjonseffektivitet og kvalitet.

01 av

Kjemisk industri

Materialene er mangfoldige, reaksjonen produserer avfallsvæske som inneholder faste urenheter, dette utstyret kan stole på fleksibel justering av materialegenskapene, for å oppnå høy presisjon fast-flytende separasjon, for å beskytte renheten og kvaliteten på kjemiske produkter, for å opprettholde produksjonsstabilitet.

02 av

Papirindustrien

Ser etter papirpulpproduksjon som inneholder fiber, fyllingsavløpsvann, vakuumbeltfilterpress kan behandles i dybden, gjenvinning av fiber og fyllstoffer, for å oppnå ressursbruk i utnyttelsen, redusere virkningen av avløpsvann, og hjelpe papirindustrien miljøvennlig og effektiv utvikling.

03 av

Mat- og farmasøytisk industri

Utstyret vedtar materialer av høy kvalitet, med perfekt forsegling og rengjøringssystem, kan opereres i et aseptisk miljø, for å hindre materialforurensning, for å beskytte produktsikkerhet og kvalitetsstabilitet, for å oppfylle regulatoriske krav.

04 av

Miljøvernfeltet

I avløpsbehandlingsanlegget kan utstyret effektivt skille de suspenderte faste stoffene, sedimentene og andre urenheter i avløpsvannet, slik at vannkvaliteten oppfyller utslippsstandardene og beskytter vannressursene.

05 av

Vakuum belt filter press pris

Prisen på vakuum belt filterpressmaskiner er påvirket av ulike faktorer. Forskjellige prosesseringskapasiteter og filter beltbredder kan resultere i betydelige prisforskjeller. nivået av konfigurasjon har også en betydelig innvirkning på prisen, for eksempel om maskinen er utstyrt med et flocculant tilleggssystem eller et automatisk kontrollsystem, som kan påvirke den endelige prisen.

I produksjonssektoren er det for tiden mange fremtredende miljøutstyrsselskaper som kan anbefale egnede modeller basert på forskjellige applikasjonsscenarier, gi brukerne profesjonelt utstyr og omfattende tjenester. YiNuo Machinery er en profesjonell produsent av vakuumfiltermaskiner, som tilbyr høykvalitetsprodukter til rimelige priser.
