Produktoversikt

Vakuumtrommelfilter tilhører den kontinuerlige driftstypen filtreringsanordning, som kan oppnå solid-flytende separasjon ved hjelp av den sterke drivkraften dannet av negativt vakuumtrykk.I driften av utstyret blir suspensjonen introdusert i et bestemt behandlingsområde, under virkning av vakuumnegativt trykk, kan suspensjonen av væske jevnt trenge inn i filtermediet, for eksempel filterklut er en av de vanligste filtreringsmediet.

Kjernekomponenten til vakuumroterende filter er en roterende sylinder, også kjent som roterende stråle. Rotoren er delvis nedsenket i en slurry tank, dekket med et filterklut, og er internt koblet til vakuumsystemet og komprimert luftsystemet ved hjelp av et distributørhod. Som rotoren fortsetter å rotere, er en rekke viktige prosesser som filtrering, vasking, avvanning og kakefjerning fullført, noe som sikrer at hele filtreringsprosessen utføres på en mer effektiv og kontinuerlig måte.

Funksjoner av vakuumtrommelfilter

Kontinuerlig og effektiv produksjon:

Det kan operere kontinuerlig, realisere uavbrutt produksjon, forkorte produksjonssyklusen betydelig, redusere tapet av utstyrsstart og stoppetid, betydelig forbedre produksjonseffektiviteten, og tilfredsstille etterspørselen etter storskala industrialisert produksjon på produksjonen.

Dybde og ren separasjon

God vaskeeffekt av filterkake, jevn fordeling av vaskevæske for å sikre fullstendig og grundig vasking.Nøyaktig kontroll av vaskeparametere kan effektivt fjerne urenheter og løselige stoffer fra filterkake, oppnå solid-flytende separasjon med høy renhet og garantere produktkvalitet.

Nøyaktig og fleksibel tilpasning

Høyt justerbar, kan operatøren nøyaktig justere trommehastighet, vakuum og andre nøkkelparametere i henhold til materialegenskaper, prosesskrav og produksjonsforhold, for å tilpasse seg komplekse arbeidsforhold og stabilisere filtreringseffekten.

Kompakt og plassbesparende

Kompakt og rimelig strukturell design, vitenskapelig utforming av komponenter og integrering av ulike funksjoner. Sammenlignet med tradisjonell utstyr, opptar den et lite område, noe som er gunstig for å optimalisere utformingen av verkstedet, forbedre utnyttelsen av plassen og redusere omkostningene på stedet.

Bruk av vakuumtrommelfilter

Vakuum Rotary Filter er mye brukt i kjemisk, gruvedrift, mat, miljøvern og andre næringer, og det er mer egnet til å bli brukt til å håndtere suspensjoner med høy konsentrasjon og moderat granularitet. Utrustningen gjennom automatisert kontinuerlig drift, kan produsere stabil utgang av høy tørrhet av kaken, og filtreringseffektivitet av slurry natur av svingninger av innflytelsen av mindre, er den industrielle fast-flytende separasjon av en av de viktige utstyrene i feltet.

Sammensetning og struktur av vakuumstråleoverføring filter

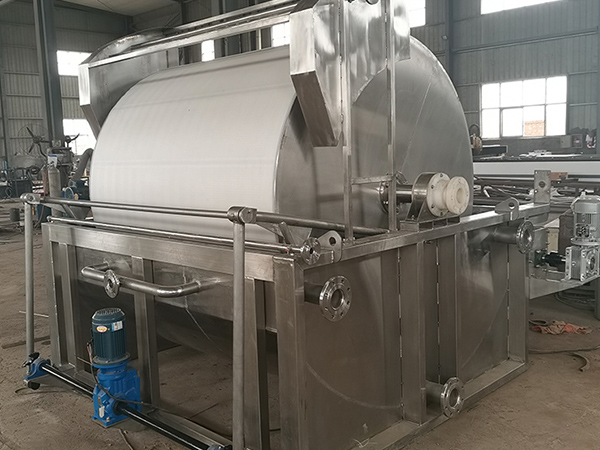

Vacuum drum filter

Luftrotor

Luftrotoren er kjernekomponenten av filtrering, og overflaten er dekket med filtreringsmedium.Når den roterer, kommer den i kontakt med slamtankmaterialet, og vakuumadsorpsjon tillater slam å danne en kake på overflaten, og realiserer solid-flytende separasjon, som er den grunnleggende støtten og reaksjonsstedet for filtreringsprosessen.

Distributør av sektornett

Sektor Grid Distributør brukes til nøyaktig tildeling av gass- og flytende kretser.Med rotasjonen av den roterende sylinderen, skifter den fanformede ruten og forbinder med vakuum- og komprimerte luftveier på en ordenlig måte, slik at de ulike områdene i den roterende sylinderen kan fullføre filtreringsprosessen i rekkefølge, og det er "planleggingssenteret" av utstyr og teknologi.

Vakuumrør

Vakuumrørledningen er koblet til vakuumpumpen, og skaper et vakuummiljø i kakeformingsområdet, ved hjelp av negativt trykk for å adsorbere slamvann, akselerere solid-væske separasjon og kakeforming, som er den viktigste kraftkanalen for å realisere funksjonen av vakuumfiltrering.

Sludge tank

Slamtanken brukes til midlertidig lagring av slam som skal behandles, og gir et stabilt rom for rotoren til å komme i kontakt med materialer.Rotoren er delvis nedsenket i slam for å sikre en kontinuerlig og jevn forsyning av materiale, som er "råmaterialets kontaktområde" som påvirker fôring og filtreringseffekt.

Skraper

Skraperen er installert på utslippssiden av den roterende trommelen.Når den roterende trommelen vender seg til en bestemt posisjon, skraper skraperen av den formede filterkaken og realiserer opplasting og samling av materialet, som er den viktigste utførende delen av materialets utslipp etter fast-flytende separasjon.

Komprimert luft linje

Komprimert luftlinje i blåsningsområdet inn i komprimert luft, rotorfiltermediet blås tilbake, rengjør de resterende partiklene i porerommet, for å gjenopprette mediets permeabilitet, er å opprettholde filtreringsytelsen av "ren vei".

Fordelene med å bruke vakuum roterende filtre

Kontinuerlig automatisert driftskapasitet

I hele driftsprosessen krever ikke hyppig start og stopp, effektivt redusere frekvensen av manuell intervensjon, kan sømløst tilpasse seg rytmen og kravene til stor estimering av industrialisert produksjon.

Stabil og pålitelig kvalitet på filterkake

Filterkake oppnådd etter behandling av utstyret, dehydreringseffekten er relativt god, vanninnholdet kan vanligvis kontrolleres på et lavere nivå på 10% -30%, samtidig som vaskeprosessen, utstyret kan sikre at vaskevæsken virker jevnt på filterkake, slik at restfilteret er sterkt redusert, noe som en rekke fordeler effektivt øke renheten av det faste produktet, for å sikre at produktkvalitet, stabilitet og konsistens.

• Sterk tilpasningsevne

Det kan enkelt takle en rekke forskjellige typer suspensjonsbehandlingsoppgaver, enten det er en høy årlig slurry, eller en kompleks suspensjon som inneholder en liten mengde fiber, det kan håndtere.I tillegg, ved fleksibelt å justere driftsparametrene til utstyret, for eksempel trommens rotasjonshastighet, vakuum generert av vakuumsystemet, etc., kan du nøyaktig møte de spesifikke behovene til fast-flytende separasjon i forskjellige scenarier, og virkelig realisere en flerbruksmaskin.

Energikostnadene er billigere

Sammenlignet med trykkfiltreringsutstyret har vakuumsystemet som brukes i utstyret åpenbare fordeler i energiforbruk. Vakuumsystemet bruker relativt mindre energi i driftsprosessen, noe som effektivt kan redusere energikostnadene til bedriften.I tillegg er vedlikeholdskostnadene til utstyret også lavere, strukturen er rimelig utformet, holdbarheten til delene er sterkere, reduserer problemer med hyppig vedlikehold og utskifting av deler, ytterligere sparer driftskostnadene for bedriften.

Å skape et godt driftsmiljø

Utstyret har en god lukket, i prosessen med drift kan effektivt unngå splash av slurry og spredning av lukt. Det effektivt forbedrer arbeidsmiljøet i verkstedet og reduserer sjansene for at personalet kommer i kontakt med skadelige stoffer.

Fordelene med vakuumtrommelfilter

Sammenlignet med andre filtreringsutstyr, er de viktigste fordelene med vakuum roterende filtre:

Sammenlignende begreper	Vakuumtrommelfilter	Plate og frame filter	Centrifugalfilter
Operasjonsmetode	Kontinuerlig drift	Intermitterende operasjon	Kontinuerlig / intermitterende
Graden av automatisering	Høyt	Relativt lavt	Høyere
Kake tørr	Høyere	Høyt	Høyt
Behandlingskapasitet	Store	Medium	Store
Krav til slurry stabilitet	Lavere	Høyere (tendens til å klemme)	Høyere (viskositet følsom)
strømforbruk	Lavere	Medium	Høyt

Vakuumroterende filtre har bedre kakevaskeeffekt, spesielt egnet for prosesser som krever flertrinnsvasking, og utstyret kjører med lav støy og er enkelt å vedlikeholde.

Vakuum Rotary Filter Produsent

Utstyrsvalg og tilpasning: i henhold til brukerens slurry natur og produksjonsbehov, for å gi tilpassede designløsninger;

Installasjon og iverksettelse: et profesjonelt team for å bistå i installasjonen av utstyr, debugging parametere, for å sikre at filtreringseffekten oppnås;

Tilførsel av reservedeler: Tilførsel av filterkluter, distributørhodesegler, vakuumpumpe bærende deler, etc., for å sikre at utstyret fortsetter å fungere;

Teknisk støtte: regelmessige returbesøk, reparasjon av feil, registrering av utstyr Teknisk støtte: regelmessige besøk, vedlikehold av feil, registrering av utstyr.
