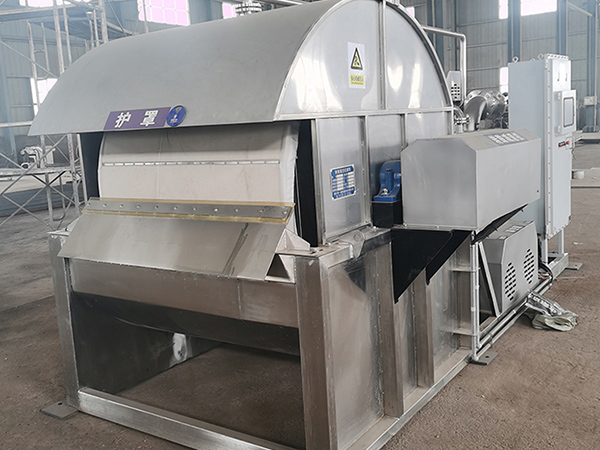

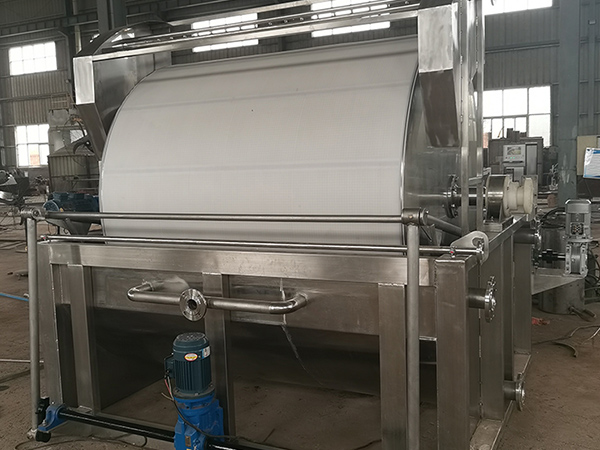

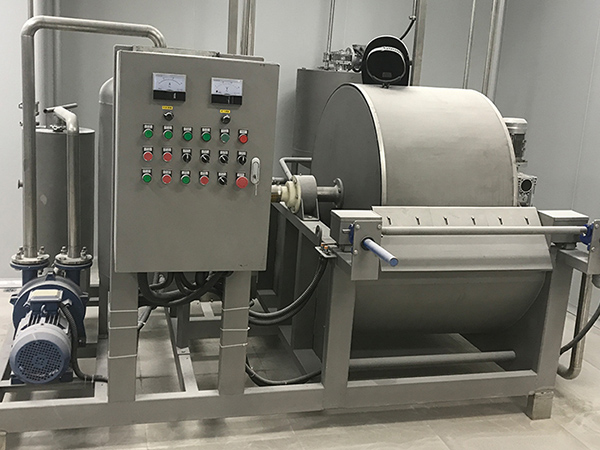

Introduksjon til Rotary Drum Filter

er en solid-væske separasjonsenhet som er avhengig av vakuumsuging som drivkraften, og dens kjerne komponent er en sylindrisk roterende stråle som kan rotere kontinuerlig. Enheten bruker roterende stråles roterende bevegelse for å kjøre filtermediet som dekker overflaten for å fullføre en rekke viktige operasjonelle trinn i rekkefølge. Fra den første filtreringen av suspensjonen, til dyp vasking av filterkake, til den sterke sugende fjerning av overflødig vann, og til slutt realisere automatisk stripping av filterrester er utladet. Denne serien av prosesser er sømløst forbundet i den kontinuerlige rotasjonen av roterende lager, danner en effektiv og stabil syklus produksjonsmodus. Det er veldig egnet for kjemisk, mat,Rotary trommelfilter

Arbeidsprinsippet

Arbeidsmekanismen til det roterende vakuumfilteret er basert på den synergistiske effekten av negativt vakuumtrykk og roterende strårotasjon, som realiserer effektiv solid-flytende adskillelse av suspensjon gjennom dynamisk sirkulasjon, og dens komplette driftsprosess inkluderer.

Vakuumfiltreringsfasen

Det roterende stoffet går inn i suspensjonen, vakuumsystemet gjør trykkforskjellen mellom de to sidene av filterkluten, den flytende fasen trenger inn i filterkluten og går inn i det roterende stoffet, og den faste fasen beholdes for å danne filterkaken.

01 av

Omvendt vask

Etter at den roterende strengen vender ut av filteroverflaten med filterkaken, trenger vaskevæsken inn i filterkaken ved sprøyting eller nedsenking, og vakuumsugingen trekker av de oppløste urenhetene for å realisere dyp rensing.

02 av

Vakuum tørking

Trommelen fortsetter å rotere til tørkeområdet, og styrker vakuumeffekten for å ytterligere fjerne den resterende flytende fasen i kapillærkanalene i filterkaken, noe som reduserer fuktighetsinnholdet.

03 av

Mekanisk avlastning

Når trommelen kommer inn i utladningsområdet, frigjøres vakuumet og kombineres med komprimert luftblåser eller skraper stripping, slik at filterkaken fjernes helt til hopperen.

04 av

Regenerering av filterklut

Etter utladning blåses filterkluten med høytrykksspray eller komprimert luft for å fjerne porene og overflatepartikler, gjenopprette filtreringsytelsen og gå inn i neste syklus.

05 av

Strukturen

Rotary trommelfilterbestår hovedsakelig av følgende nøkkelkomponenter:

Structure

01. av

Rotary enhet

Kjernen av utstyret, vanligvis sylindrisk metallcylinder, er overflaten tett dekket med mikroporøs for å adsorbere væske.

02. av

Filter klut

Filterlaget som dekker overflaten av den roterende strengen, materialet er valgt i henhold til egenskapene til materialet, som brukes til å beholde faste partikler.

03. av

Tankmateriale

Suspensjonsbeholderen plassert under trommelen, den nedre delen av trommelen er nedsenket i tanken med justerbar dybde for å sikre kontinuerlig kontakt med materialet som skal filtreres.

04. av

Vakuumsystem

Den består av vakuumpumpe og vakuumtank, og gir negativ trykkkraft for filtrering, vasking og tørking, og driver væsken til å trenge inn i filterkluten.

05. av

Vaskeapparat

Utstyrt med et sprøyterør eller vannbeholder, plassert i området av flytende overflate av trommelen, som brukes til å sprøyte vaskevæske som vann eller løsemiddel til filterkake.

06. av

Slag fjerning komponenter

Inkludert metall / gummi skraper og komprimert luft blowback system, den synergistiske effekten av filterkake fra overflaten av filterkluten fratatt.

07. av

Overføringsmekanisme

Ved motoren, reduktoren og gir / kjeden girgruppe, kjøre trommelen til 0,5-3 rpm jevn rotasjonshastighet.

08. av

Distribusjonshode

Distribusjonshode: Dynamisk ventil installert i enden av trommelen, roterende med trommelen, koble forskjellige rom til vakuum- eller trykkluftsystemet gjennom rørledningen, og realisere automatisk prosessskifting.

Fordelene med roterende trommelfilter

Kontinuerlig drift

Kontinuerlig rotasjon av roterende strengen for å realisere automatisering av hele prosessen med filtrering, vasking og utslipp, noe som i stor grad forbedrer effektiviteten av storskalaproduksjon.

Høy grad av automatisering

Gjennom justering av roterende stråles rotasjonshastighet, vakuum og vaskevæskeparameter sikrer den stabil og kontrollerbar filtreringskvalitet, og reduserer betydelig avhengigheten av manuell drift.

God vaskeeffekt

Den støtter utformingen av flertrinns omvendt vask. Effektivt redusere rester av oppløselige urenheter i filterkaken for å møte etterspørselen etter produkter med høy renhet.

Bredt spekter av applikasjoner

Den kan håndtere suspensjoner av forskjellige konsentrasjoner og partikkelstørrelser, og er spesielt egnet for materialsystemer med middels konsentrasjon og god partikkelavsetningsytelse.

Bruk av Rotary Vacuum Drum Filter

Roterende trommelfilter brukes hovedsakelig til å håndtere suspensjoner med høy konsentrasjon, grove partikler, enkel kakeformasjon og enkel utladning, og de viktigste bruksområdene er

01 av

Kjemisk industri

Påført til produksjon av pigmenter, fargestoffer, katalysatorer, gjødsel og kaustisk brus, etc., for effektivt å skille fast-flytende blandingssystem etter reaksjonen.

02 av

Mining prosessering

For gull, kobber, jern og annen slurry behandling, for å oppnå effektiv gjenvinning og rensing av faste mineraler.

03 av

Miljøbeskyttelse

For utskrift og farging av avløpsvann, kjemisk slam og annet industrielt avfall, for å oppnå effektiv dehydrering og solid-flytende separasjon.

04 av

Farmasøytisk produksjon

I prosessen med API-forberedelse, for å fullføre den viktigste prosessen med fast-flytende separasjon, må utstyret oppfylle de sanitære produksjonsspesifikasjonene.

Vanlige feil og løsninger på roterende tromme

Filtre

Feil fenomen	Mulige årsaker	løsningen
Filtreringshastigheten reduseres plutselig	Filterkluten er blokkert; vakuumgraden er utilstrekkelig; suspensjonskonsentrasjonen er for lav	Bytt ut eller rengjør filterkluten; sjekk om vakuumpumpen fungerer riktig, og reparer eventuelle luftlekkasjer; juster suspensjonskonsentrasjonen (f.eks. ved å legge til flokkulant)
Tykkelsen på filterkake er ujevn	Den roterende trommelen roterer for raskt; væskenivået i kranen er ustabilt; filterkluten avviker	Reduser rotasjonshastigheten; juster fôringshastigheten for å stabilisere væskenivået; kalibrer posisjonen til filterkluten og sjekk spenningsenheten
Filterkake kan ikke fjernes	Vakuumgraden kuttes ikke av i tide; skraperen er slitt eller vinkelen er upassende; filterkaken er for tørr / for klebrig	Sjekk om distribusjonshodet skifter normalt (skru av vakuumet); erstatt skraperen eller juster vinkelen; juster vakuumnivået eller mengden vaskevæske
Utilstrekkelig vakuumgrad	Vakuumpumpefeil; luftlekkasje i rørledninger eller rom; skade på filterklut	Reparere vakuumpumpen; inspisere rørledningsforbindelsene og forseglingen av trommelen, reparere eventuelle lekkasjer; erstatte eventuelt skadet filterklut
Dårlig vaskeeffekt	Utilstrekkelig strøm av vaskevæske; blokkert sprayrør; for kort vasketid	Øke strømningshastigheten til vaskevæsken; rengjøre sprøyterørets pinner; redusere rotasjonshastigheten til trommelen og forlenge vasketiden
Unormal støy under drift av utstyret	Bærende slitasje; overføringshastighet/kjedenes løshet eller utilstrekkelig smøring	Bytt bearing; stram overføringskomponentene, og tilsett smøremiddelolje

Ved å regelmessig inspisere tilstanden til filterkluten, vakuumsystemets tetthet og slitasje av overføringskomponenter, kan forekomsten av feil reduseres effektivt, noe som sikrer stabil drift av utstyret.

Roterende vakuumfilter Pris

Prisen på et roterende vakuumtrommelfilter påvirkes av en rekke faktorer. Filtreringsområdet er en viktig faktor, fra laboratoriet bruk av lite utstyr til industriell bruk av stort utstyr, jo større arealet, jo høyere prisbeløpet.

Velg oss som din roterende trommefilterprodusent, vi stoler på mange års bransjeerfaring, avansert produksjonsteknologi og forfølgelsen av innovasjon, for å skape et svært effektivt og pålitelig filter, for å gi en solid garanti for din produksjonsprosess.
