Arbeidsprinsippet

Arbeidsprinsippet til vakuumbåndfilter er hovedsakelig å utnytte trykkforskjellen produsert av vakuumnegativt trykk, kombinert med kontinuerlig overføring av filterbåndet, for å realisere den dynamiske fast-flytende separasjonen av suspensjonen, som spesifikt kan deles inn i fem nøkkelkoblinger.



Fôring: Suspensjonen som skal filtreres, er jevnt spredt på filterbeltet gjennom fôringsenheten, og beltet drives fremover av drivrullen.

Vakuumfiltrering: Vakuumboksen under filterbeltet danner et negativt trykk, under forskjellen mellom atmosfæren og det negative trykket, kommer filteret inn i vakuumboksen gjennom filterkluten og filterbeltet, og de faste partiklene holdes tilbake for å danne filterkake.

Vask (valgfritt): I henhold til prosesskrav sprøyter vaskemiddel vaskemiddel til filterkaken, og vaskemiddelet pumpes bort ved hjelp av vakuum, slik at de løselige urenhetene fjernes fra filterkaken.

Tørking: Filterkake går inn i det etterfølgende vakuumområdet med filterbeltet, og restvannet slippes ut under negativt trykk for å redusere vanninnholdet.

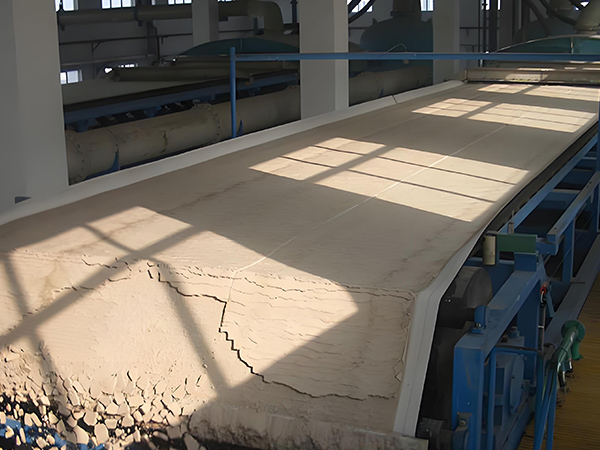

Utladning: Den tørre kaken når enden av filterbeltet, og er skilt fra filterbeltet av utladningsrullen eller skraperen for å fullføre filtreringssyklusen.

Hele prosessen er kontinuerlig og uavbrutt, hastigheten på filterbåndet, vakuum og andre parametere kan justeres fleksibelt av kontrollsystemet for å passe forskjellige materialer.

Kjerne tilbehør av vakuum band filter:

·Filterbelte: Som kjernefiltrering deler, er det polyester mesh, polypropylen mesh lampe materiale, og det kan velge syre og alkali motstand, høy temperatur motstand, eller mat klasse materiale i henhold til egenskapene til materialer.

Vakuumsystem: vakuumboks, vannkopp type, roterende vane lys vakuumpumpe, og vakuum rør og ventil som dekker filter beltet kontakt for å generere negativt trykk.·

Transmisjonssystem: Den består av kjøreruller, guiding roller, spenningsruller for å justere spenningen i filterbeltet, samt transmission motor og reduktor.·

Fôring og vasking enhet: det er en fôring hopper med en produsent for å gjøre materialet jevnt fordelt, flere vaskemaskiner for å realisere flertrinns vasking, og vaskemaskinpumpe.·

Auxiliary enheter: filter belt korrigering enhet, filter belt rengjøring enhet, utslipp skraper, ramme og gardrail.·

Tekniske egenskaper :

Kontinuerlig og automatisering: Kontinuerlig driftsdesign, sammen med PLC-kontrollsystem, kan det realisere fullt automatisk drift av mating, filtrering, vasking og utslipp, redusere manuell intervensjon og stabilisere produksjonseffektiviteten;·

Presisjonsfiltrering: Filterbeltet er laget av ulike materialer (f.eks. polyester, polypropylen, etc.), og den riktige porestørrelsen kan velges i henhold til materialets partikkelstørrelse for å sikre klargjøring av filtratet, i mellomtiden støtter det flertrinns vasking, noe som kan redusere resterende urenheter i filterkake.··

Sterkt justerbare parametere: Nøkkelparametere som filterbåndets hastighet (vanligvis 0,5-5m/min), vakuumgraden (vanligvis - 0,04 til - 0,08MPa), og mengden vann til vasking kan justeres fleksibelt for å tilpasse seg de forskjellige viskositeten og granulæriteten til materialene (f.eks slam, krystaller, slurry) Modulær struktur: den består av filtreringsseksjon, vaskingseksjon, tørkingsseksjon, etc. Moduler kan legges til eller subtraheres i henhold til prosessbehovet, for eksempel øke vaskeseksjonen for å forbedre rensingseffekten, eller utvide tørkingsseksjonen for å redusere vanninnholdet i filterkake.·

Energibesparende og miljøvennlig: Vakuumsystemet vedtar høyeffektive vakuumpumper, med lavere energiforbruk enn det tradisjonelle trykkfiltreringsutstyret; beltet kan brukes gjentatte ganger, og vaskevannet kan resirkuleres (en del av det er resirkulert).·

Vedlikehold

Bruken av noe utstyr kan ikke skilles fra daglig vedlikehold og vedlikehold, gjøre en god jobb med rutinemessig vedlikehold, for å gjøre bruk av utstyr i en lengre periode.

Daglig vedlikehold:

Hold et øye med filterbeltets tilstand for å se om det er brudd eller avvik, hvis det er, må du justere avvikskorreksjonsenheten eller endre det nye filterbeltet.·

Rengjør avfallet i vakuumboksen for å sikre jevn vakuumrørledning og opprettholde stabiliteten til vakuumgraden.·

Sjekk kjeder og gir av transmissionssystemet, stram dem i tide og tilsett smøremiddel hvis de er løse.·

Rengjør filterbåndets rengjøringsenhet for å hindre tilstopning og påvirke rengjøring.·

Regelmessig vedlikehold:

Kontroller spenningen i filterbåndet hver uke og juster den med spenningsrullen for å hindre for løs påvirkning av filtrering eller for stram skade på filterbåndet.·

Kontroller arbeidsforholdet til vakuumpumpen hver måned, bytt olje av roterende vane type og fyll på sirkulerende vann av vannring type.·

Kvartalsvis demontere vakuumboksen for å sjekke forseglingene, og erstatte dem i tide for alvorlig slitasje for å hindre luftlekkasje.·

Vedlikeholde girmotoren og reduktoren hvert år, sjekk lagrene og bytt dem om nødvendig.·

Spesiell vedlikehold:

Etter håndtering av korrosive materialer, skyll innsiden av utstyret med vann for å hindre deler tid korrosjon.·

Før langvarig stenging, rengjør og tørk filterbeltet, løsner spenningen i filterbeltet, slår av strømforsyningen og vakuumsystemet, og gjør en god jobb med støvbeskyttelse.·

Standardisert vedlikehold kan forlenge levetiden til utstyret og garantere stabil filtreringseffektivitet.·
